突破150米 霍尼韦尔主动式光纤线材解析

  [  中关村在线 原创  ]   作者:  |  责编:刘搏
收藏文章 暂无评论

  伴随着时代不断的进步和超高清4K时代的来临,,用户对画质、功能的要求也越来越高。在HDMI技术持续迈向更高传输速率要求下,传统的铜缆传输媒介正面临着讯号衰减、EMI干扰等等问题,此时用户的线材往往需要增加线材厚度,并导入等化电路(Equalizer)、时脉资料回复(CDR)功能补偿讯号才能克服,因此系统成本与安装的复杂度大大加剧。

突破150米 霍尼韦尔主动式光纤线材解析
4K时代来临 用户需求与日俱增

  随着对4K高清传输带宽要求的日益加大,具高宽带、高清远距离传输特性的HDMI光纤线材发展迅速,Active Hybrid HDMI cable正在快速崛起。

突破150米 霍尼韦尔主动式光纤线材解析
霍尼韦尔主动式光纤线材解析

  由于HDMI传输接口的传输速率皆已达10.2Gbit/s以上,但线材传输距离受到讯号衰减的问题影响,长于7米就会有可能产生讯号衰减现象,所以早期都是通过放大器(HDMI repeater)来解决此问题,或者加大HDMI线材达到24AWG数值以上, 所以线材也就变得很粗厚。

突破150米 霍尼韦尔主动式光纤线材解析

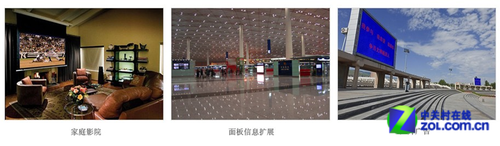

多用途覆盖

  目前,HDMI铜缆7米已达极限,但有些应用,例如家庭剧院、大型观赏厅、商业影院 、大型国际会议中心、国际大型展览馆 、电视台演播室、机场高清显示屏等,都会需要比较长距离的高清传输距离。为了解决这一矛盾,霍尼韦尔(Honeywell)在中国市场正式首推霍尼韦尔高画质多媒体界面(HDMI)主动式光纤线材(Honeywell AOC),可提供长达150米的传输距离,可以简单轻松的解决这些问题,以光纤做为传输介质的方向发展,解决铜缆功耗较高、电磁干扰(EMI)大与传输距离受限等技术问题 , 即插即用 ,不需要额外电源。

符合最新 HDMI规范要求 支持4K x 2K

  伴随着HDMI 2.0时代的来临,带动4K分辫率3840x2160需求的加速,HDMI的传输带宽将有很大的扩展,4K/50p,4K/60p纳入规范甚至到8K ( 7680 x4320 )家庭影院高清投影机到超高清电视皆可配合使用。

突破150米 霍尼韦尔主动式光纤线材解析

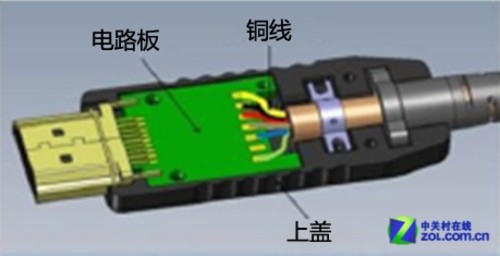

独特HDMI连接器插头设计, 即插即用不需要额外电源

  霍尼韦尔(Honeywell)在中国市场正式首推高画质多媒体界面(HDMI)主动式光纤缆线(AOC)采用了独特的连接器插头设计,即插即用不需要额外电源,同时可以支持3D讯号,频宽可达18Gbps 符合HDMI最新规格。

突破150米 霍尼韦尔主动式光纤线材解析
线材质地轻柔安,线材外径纤细适合管线内安装

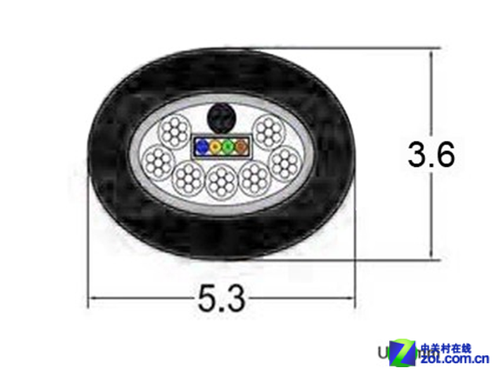

  霍尼韦尔(Honeywell)高画质多媒体界面(HDMI)主动式光纤缆线(AOC)的最大折弯角度为52mm,因此能够适应多个环境的布线,其线材外径仅5.7X3.6mm, 适合狭小空间安装施工使用。

突破150米 霍尼韦尔主动式光纤线材解析
线材质地轻柔安,线材外径纤细适合管线内安装

突破150米 霍尼韦尔主动式光纤线材解析

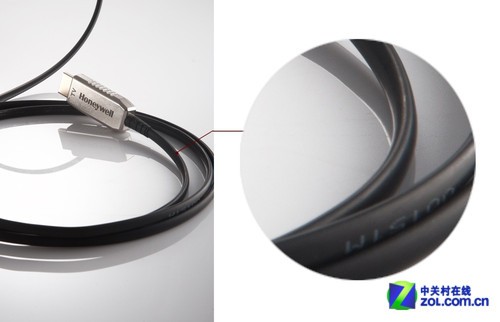

独特线材带状椭圆造型

Honeywell HDMI主动式光纤线材,主要功能特点如下:

◆ 运用纳米化的技术设计将光电转换组件缩小到放置于HDMI插头内
◆ 支持HDMI显示分辨率最高可达4KX2K, 2160p 30hz ,4K/60fps
◆ 支持3D讯号,频宽可达18Gbps 符合HDMI最新规格
◆ 适用于家庭剧院、医疗设备、工厂自动化、公众显示场合与安装等场所
◆ 具备不同长度可以选择,最长可达150M
◆ 无需额外电源或讯号放大器,即插即用
◆ 影像讯号传送无压缩,确保高品质显示讯号,画质不失真
◆ 最大折弯角度为52mm
◆ 线材外径仅5.7X3.6mm, 适合狭小空间安装施工使用

突破150米 霍尼韦尔主动式光纤线材解析

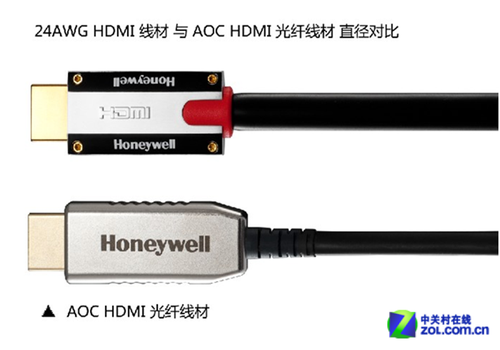

独特线材带状椭圆造型直径对比

扭曲与折弯测试说明

突破150米 霍尼韦尔主动式光纤线材解析
扭曲与折弯测试说明

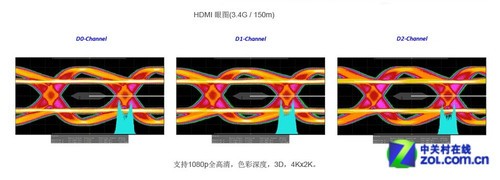

测试眼图 :

突破150米 霍尼韦尔主动式光纤线材解析
 各通道带宽达3.135Gbps , 3个通道: 10.2Gbps

突破150米 霍尼韦尔主动式光纤线材解析

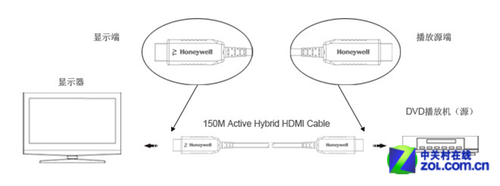

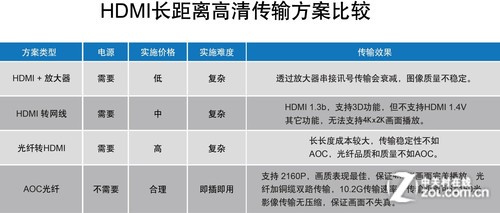

长距离高清传输方案比较

突破150米 霍尼韦尔主动式光纤线材解析

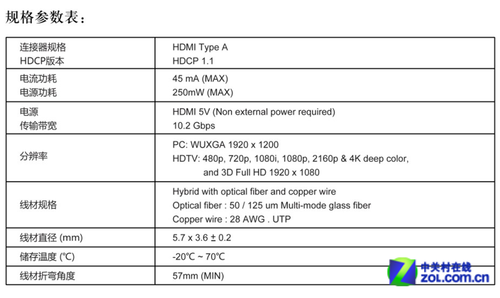

相关参数说明

目前,Honeywell AOC主动式光纤线材现货供应,长度20/30/60/90/120/150米长度可供客户选择。

【厂 商】上海霍胜电子科技有限公司
【联系人】孙先生
【联系电话】
021-64268696 18017830672
【官 网】www.honeywellconnection.com
