·揭开Micro LED的神秘面纱

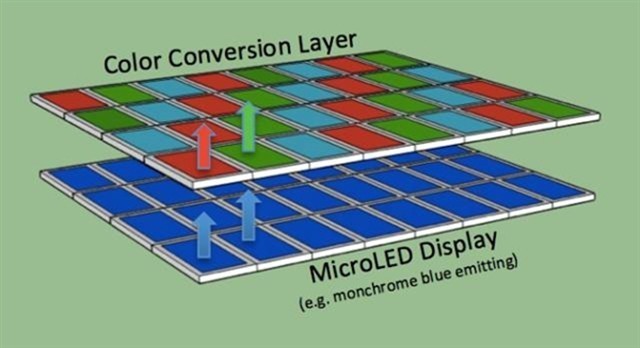

Micro LED Display全称为微发光二极体显示器，它的结构是微型化LED阵列，也就是将LED结构设计进行薄膜化、微小化以及阵列化后，巨量的转移到电路基板上，再利用物理沉积技术生成保护层，形成微小间距的LED。其体积约为目前主流LED大小的1%。同时它还能够实现每个像素单独定址、单独驱动发光（自发光），也将像素点的距离由原来的毫米级别降到了纳米级。
Micro LED的技术优势

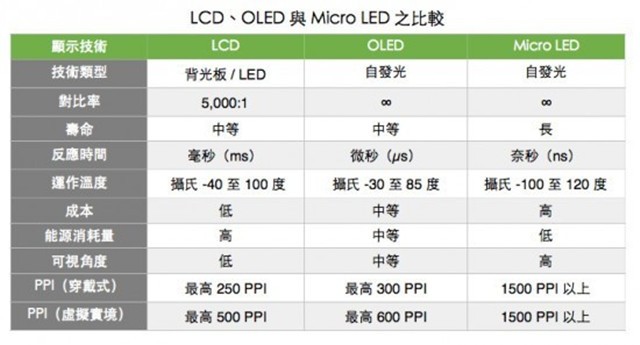

Micro LED继承了LED的特性，它具有低功耗、高亮度、超高分辨率与色彩饱和度、响应速度快、能耗低、寿命长等优点。根据资料显示，Micro LED的功率消耗量约为LCD的10%，OLED的50%。而与同样是自发光的OLED相比较，亮度高了30倍，且分辨率可以达到1500PPI（像素密度）。单从这些特性来看，Micro LED的优势毋庸置疑。
·Micro LED的产业链布局
对于Micro LED整个产业链的布局，以台厂最为积极。对于一个Micro LED产品来说，基本构成是TFT基板、超微LED晶粒、驱动IC三大块儿。这三者有一个共同的特点，就是大量继承液晶和LED的衣钵。台湾工研院认为，他们具有整条产业链的优势。那么为什么同样具有产业基础的中国大陆，以及日韩地区并没有表现出积极的态度呢？
巨量转移工艺是Micro LED的难点之一
首先一点是因为大陆以及日韩显示企业都在忙着大力发展OLED；其次最为重要的一点是Micro LED有一个行业内几乎不会用到的高难度工艺——巨量微转移，它也叫做巨量转移。而台湾Micro LED产业最大的动作之一，就是去年年底以台湾工研院为牵头单位，成立了“巨量转移”产业联盟，这无疑是Micro LED技术迈出的一大步。
巨量转移：简单说就是在指甲盖大小的TFT电路基板上，按照光学和电气学的必要规范，均匀焊接三五百甚至更多个红绿蓝三原色LED微小晶粒，且允许的工艺失败率是有几十万分之一。
