    TCL申请“双cell液晶显示模组及电视机”专利是什么

      [  中关村在线 原创  ]   作者:杜钢   |  责编:杜钢

    不对液晶电视进行背光控制,就会出现漏光、色彩漂移等不良显示效果;对液晶电视进行背光控制,最极限的形式就是为每一个像素配备一个独立的背光单元,如果是2K的面板,背光单元个数就是207万+个;如果是4K的面板,背光单元个数就是将近830万个;如果是8K的面板,那么背光单元个数就是3300万……如果直接从背光上下手切割单元,再连接控制电路……目测成本应该足够在一线城市买套房了。那么TCL是怎么解决这一问题的呢?

    LCD适配的显示技术不断的发展中,局部控制背光(Local Dimming)技术是全新趋势,局部控制背光技术主要用于控制背光的亮度,这可以有效地提升对于画面亮暗细节的表现力。TCL申请了名为“双cell液晶显示模组及电视机”的发明专利。

    TCL申请“双cell液晶显示模组及电视机”专利是什么

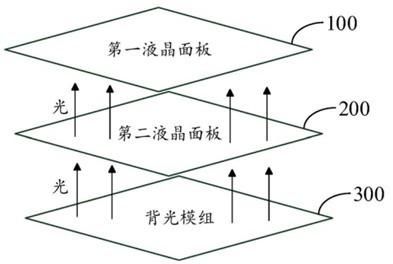

    图中是本专利提出的一种双cell液晶显示模组,它主要包括第一液晶面板100、第二液晶面板200以及背光模组300这三个部分。背光模组300处于该双cell液晶显示模组中的底层,它可以发光,主要用来提供背光源。背光模组300的上一层为第二液晶面板200,它能控制从背光模组300发射的光透过该第二液晶面板200后并传递给第一液晶面板100,而且第二液晶面板200还可以控制此过程中光的亮度变化。第二液晶面板200的上一层为第一液晶面板100,主要用于实现画面的显示。除此之外,两个面板的尺寸一致,而且第二液晶面板100贴附于第二液晶面板200,二者紧密贴合在一起,以达到像素完全重合。

    由于第二液晶面板200与第一液晶面板100中的每一个像素完全重合,通过这种特点,我们就可以实现第二液晶面板200中的每一个像素都能够控制透过第一液晶面板100中对应位置的像素的透射光强弱,进而影响该对应位置的像素在进行图像显示时的图像亮度变化。

    简单的说就是在彩色液晶面板背后,黏贴一张黑白液晶面板,以此达到对彩色液晶面板背光的点对点控制,目前TCL这项专利应用的终端产品信息还未透露,但这个技术方向显然已经为液晶背光控制提出了很好的改进意见。

    本文属于原创文章,如若转载,请注明来源:TCL申请“双cell液晶显示模组及电视机”专利是什么//tv.zol.com.cn/732/7326808.html
